T600-DK雕刻機專用型變頻器...
雕刻機
?采用32位DSP專用控制芯片，電壓空間矢量SVPWM控制；
?載波頻率0.7-16KHz任意設定 ；（載波頻率不能調的過低，過低后有可能過流保護）
?最大頻率可高達3200Hz；
?具有同步調制和異步調制功能
?具有雕刻機應用宏，客戶設置兩個參數即可滿足大部分雕刻機參數設置需求；
功能碼
名稱
設定值
備注
F0.02
命令源選擇
1
F0.03
主頻率源X選擇
6
F0.08
預置頻率
400
F0.10
最大頻率
F0.12
上限頻率
F0.15
載波頻率
400Hz：6K
800Hz/1000Hz：12K
根據最大頻率來確定
F0.22
頻率指令分辨率
1：0.1Hz
F1.04
電機額定頻率
客戶電機銘牌
F1.05
電機額定轉速
24000
F3.02
轉矩提升截止頻率
F4.00
X1端子功能選擇
1：正轉
F4.01
X2端子功能選擇
2：反轉
F4.02
X3端子功能選擇
12：多段指令端子1
F4.03
X4端子功能選擇
13：多段指令端子2
F4.04
X5端子功能選擇
14：多段指令端子3
F4.13
AI1最小輸入
0.5
F4.15
AI1最大輸入
9.90
F7.02
F7.03
LED運行監控選擇1
401d
F7.06
負載速度顯示系數
600
FC.01
多段指令1
25.0%
FC.02
多段指令2
37.5%
FC.03
多段指令3
50.0%
FC.04
多段指令4
62.5%
FC.05
多段指令5
75.0%
FC.06
多段指令6
87.5%
FC.07
多段指令7
100.0%

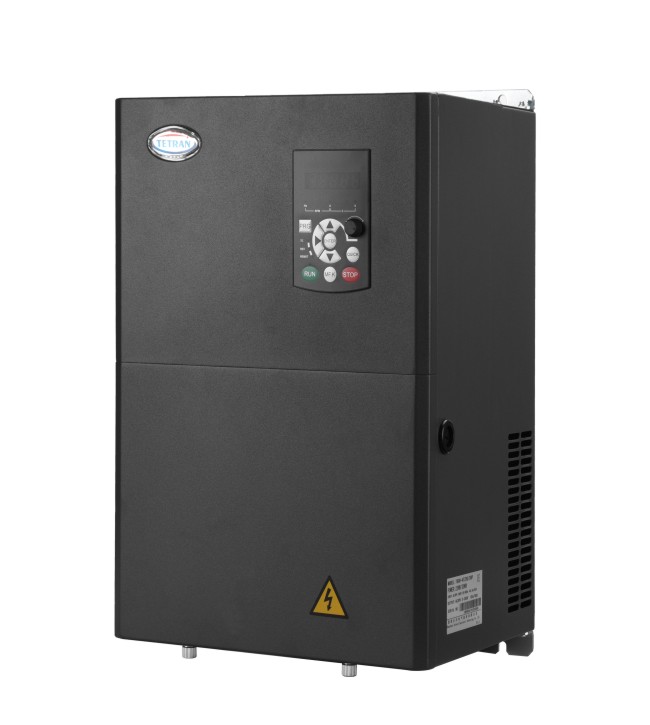

T600-DK
T600系列標準機結構
