800KW礦井預防瓦斯泄漏-水環真空泵

一． 行業概況

      水環式真空泵在煤礦行業中應用，煤礦的安全問題越來越多的受到人們的重視，層出不窮的事故不斷發生，要求對煤礦的各種安全性能嚴格把關，水環式真空泵作為煤礦生產的機械產品，對電機的防爆性能和材質有著嚴格的要求，真空泵設備(瓦斯抽放泵)及其配置逐漸專業化和成套化，更好地滿足煤炭工業安全生產的需求，高效、快速、安全是今后煤礦用水環式真空泵的主要展開方向.

二． 工藝說明及控制要求



1、工藝說明

水環真空泵在煤礦行業中應用，水環泵配套設計的瓦斯分離器，以及相關儀表組成的真空-壓縮機組，保證被抽送氣體瓦斯無泄漏。

啟動后葉輪高速旋轉使葉輪槽道中的水流向渦殼，這時入口形成真空，使進水逆止門打開，吸入管內的空氣進入泵內，并經葉輪槽道到達外緣。

三． 電氣控制圖

四． 方案特點

1.滿足工況運行的需求，根據考察，瓦斯抽放泵一般運行在35HZ- 45HZ之間，運行頻率與來煤工作面和接抽尾排孔的距離有關。當工作面推進與接抽尾排孔較進時，運行頻率較低，反之運行頻率較高。即保證了回采工作面瓦斯不超限，工作面的安全工作環境得到保障：又能保證工作而的新鮮風不進入采空區，避免采空區自然發火事故的發生，從而使回采工作面的原煤產量得到了很大的提高。

2.

(1)消除了電動機因啟動和停車對設備的沖擊，延長了瓦斯抽放泵以及電動機的使用壽命.

(2)限制了啟動時的啟動電流對電網的沖擊，減少了啟動峰值功率損耗.

(3)瓦斯抽放泵的運轉速度下降后，改善了設備運轉部位的潤滑條件，降低了傳動裝置的故障.

3.變頻節能，水環真空泵長時間運行45HZ，致以達到最佳運行效果，既保證了效率，也達到了節能。

4. 改善電網功率因數

瓦斯抽放泵電動機額定功率因數為0.87,而變頻器可使功率因數保持在0.95以上，提高了電網的供電質量、輸電效率和減少電費支出。

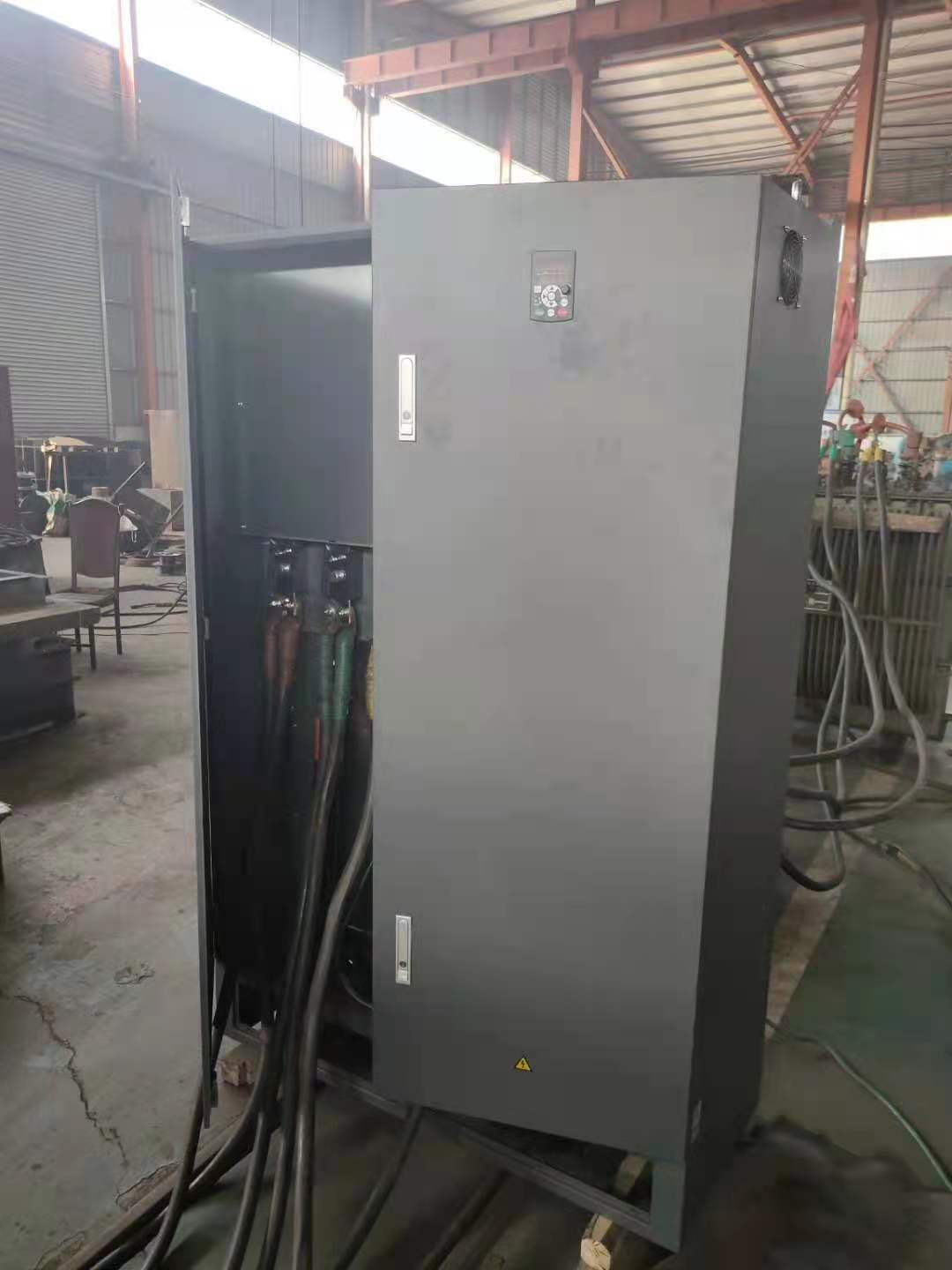

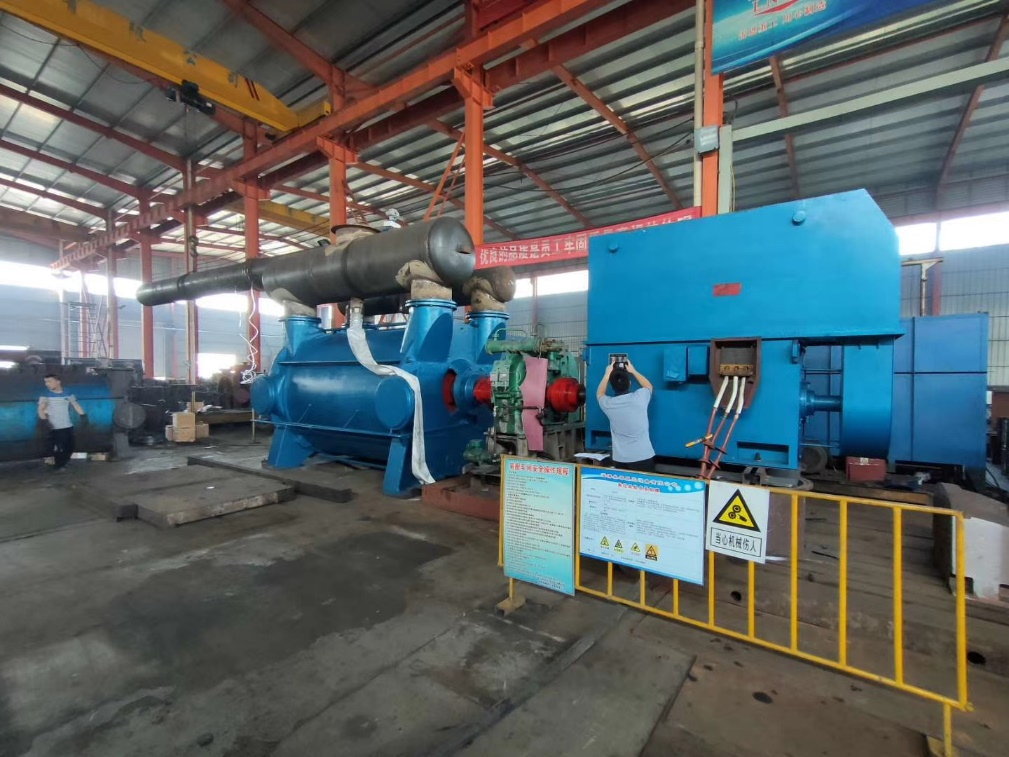

五．現場應用
