冷鐓機
一． 行業概況
冷鐓機是機械制造中的一種沖壓加工機器，將原材料不做任何改變，使材料成型為需要形狀。它采用冷態力學進行施壓或冷拔，達到金屬固態變形的目的。在室溫下把棒材或線材的頂部加粗的鍛造成形方法。冷鐓主要用於制造螺栓、螺母、鐵釘、鉚釘和鋼球等零件。鍛坯材料可以是銅、鋁、碳鋼、合金鋼、不銹鋼和鈦合金等，材料利用率可達80～90%。冷鐓多在專用的冷鐓機上進行，便於實現連續、多工位、自動化生產。
二． 控制要求
1. 采取雙速電機，工頻時接低速繞組（4極），即交流接觸器線圈KM1吸合。變頻時切到高速繞組（2極），即交流接觸器線圈KM2和KM3吸合，此時的電機（高速繞組）通過變頻器調速。
2. 在工頻切換變頻時，需平滑過度，變頻器過載能力強。

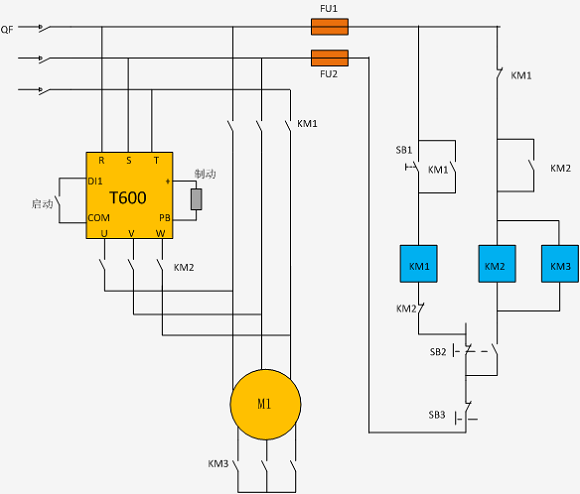

三．電氣控制圖
四． 參數設置
|
參數 |
參數說明 |
設定值 |
備注 |
|
F0.01 |
命令源選擇 |
1 |
外部按鈕啟動 |
|
F6.00 |
啟動方式 |
1 |
轉速追蹤啟動 |
|
F6.01 |
轉速追蹤方式 |
2 |
從最大頻率開始 |
|
F6.02 |
轉速追蹤快慢 |
70 |
|
|
F1.10 |
停車方式 |
1 |
自由停車 |
|
F3.00 |
V/F曲線設定模式 |
0 |
直線V/F曲線 |
|
Fb.05 |
過流失速增益 |
0 |
關閉限流功能 |
|
F8.42 |
快速限流使能 |
1 |
開啟使能 |
|
F4.00 |
X1 端子功能選擇 |
1 |
正轉運行 |
五． 方案特點
1. 系統啟用了T600 轉速追蹤功能，可以避低速（4極）轉高速（2極）時，電流過大問題，實現了平滑過度。
2. 在電機切換高速繞組時，采用T600進行控制，可對高速電機實現無極調速，并提高功率因數，節約電能。

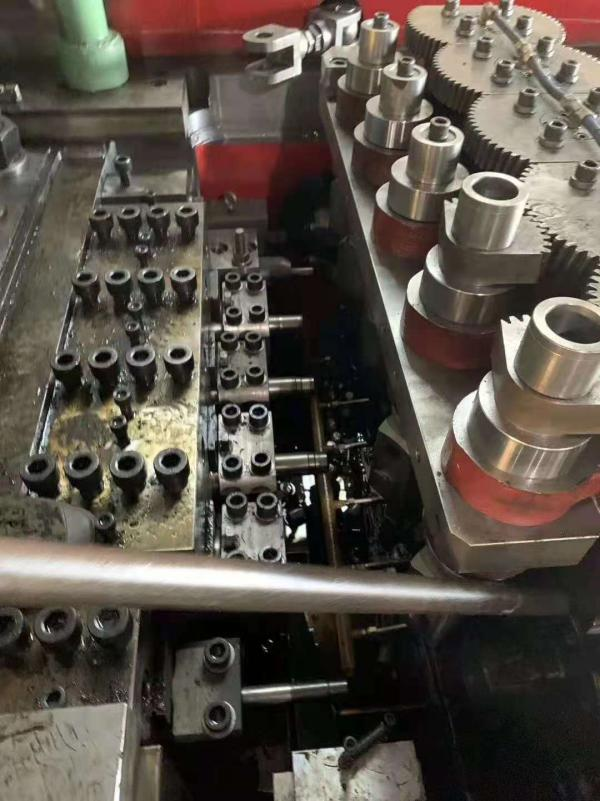

六． 現場應用
